冲板流量计

冲板流量计

概述

D12型冲板流量计专用于测量自由下落的散状物料的质量流量和总累积量,为干燥固体颗粒质量流量的测量提供了成本低廉、精度高的测量方法,从而指导库存管理并通过降低浪费提高产品质量来增加效益。

D12型冲板流量计专用于在不中断料流的情况下对机械输送系统中的质量流量进行连续称量,是应用在不能安装或不能使用称重给料机、皮带秤,且出现垂直料流情况下的理想称量设备。

D12型冲板流量计可以安装在多种输送机的落料点下,包括螺旋输送机、振动给料机、皮带输送机、刮板给料机、星形给料机上,所检测的典型物料包括:化肥、水泥、煤粉、矿石、砂子、塑料颗粒、谷物及糖果等。

原理及结构

冲板流量计的称重是物料在输送状态下,物料重量通过检测板传递给称重传感器,称重传感器转换成电压信号,通过导线传送给积算器,积算器负责计算并显示出物料输送系统的各种流量数值。

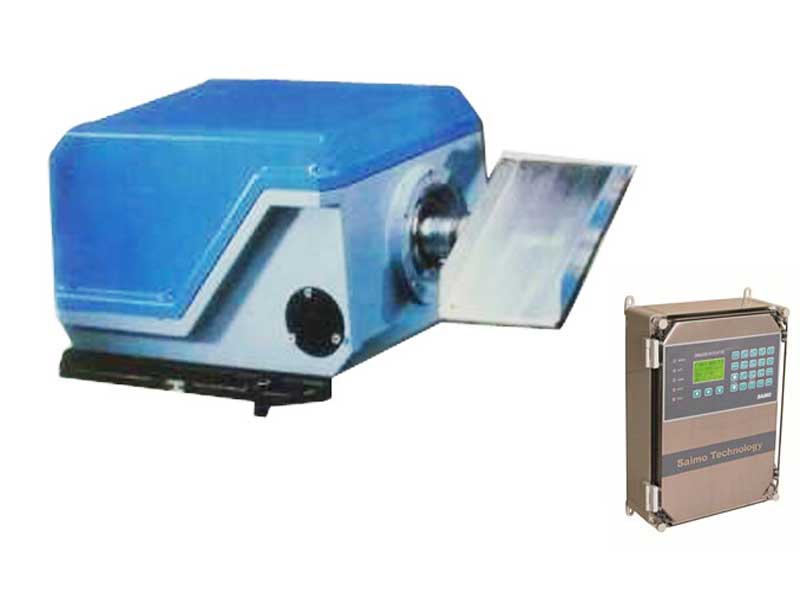

完整的系统包括:称重传感器、检测板、溜槽、箱体和积算器。 其中检测板和溜槽、箱体有多种规格尺寸,从而消除了传感器与不同的输送系统相匹配的问题,检测板是系统中就一个与物料接触的部分,对不同流量的输送系统,可选择相应的检测板尺寸和传感器量程来适应。

技术参数与性能

1.称量精度:±1%(带校正仓及预给料装置)

2.工作温度范围:-20~70℃

3.允许物料温度:<100℃

4.电源:220V AC 50Hz

5.流量范围:2.5~800t/h(堆密度为1.0t/m³)
